熱鍍鋁鋅鋼板是以各種強度和厚度規格的冷軋鋼板為基材，在雙面熱鍍一層AI-Zn鍍層所得的預鍍層鋼板，鍍層成分中質量百分比約為55%的Al、1.6%Si，其余成分為鋅，融合了AI的物理保護和高耐久性以及Zn的電化學保護特性。此外，在表面呈具有高裝飾性的光亮銀灰色澤及規則的花紋，并具有浮凸感。
鋁鋅鍍層對鋼板有良好的電化學保護作用
|
鍍鋅板、鍍鋁板性能比較表 |
||||
|
項目 |
熱鍍鋅 |
熱鍍鋁鋅（5%鋁） |
熱鍍鋁鋅（55%鋁） |
鋁 |
|
使用壽命 |
一般 |
一般 |
好 |
好 |
|
犧牲陽極保護 |
好 |
好 |
好 |
無 |
|
焊接性能 |
好 |
一般 |
差 |
差 |
|
與潮濕混凝土適用性 |
好 |
差 |
很差 |
很差 |
|
耐高溫 |
差 |
差 |
好 |
很好 |
熱鍍鋁鋅鋼板的特性
耐蝕性→比同等厚度的熱鍍鋅鋼板有更優異的耐腐蝕性，使用壽命是普通鍍鋅鋼板的2-6倍。
成形性→滿足輥壓沖壓成形、彎曲和其它形式的加工要求。
耐熱性→普通熱鍍鋅產品通常使用溫度不超過230℃，250℃時會變色，鍍鋁鋅板可在315℃環境下長期使用。
高反射性→反射熱和光的能力是熱鍍鋅鋼板的2倍，反射率大于0.75，優于EPA Energy Star規定的0.65，是節能的理想建筑材料。
熱鍍鋁鋅鋼板使用中的注意點
●堿性介質的使用條件下慎用鍍鋁鋅板。
●采用鍍鋁鋅建筑的屋面應具有一定坡度，有利于排水，避免腐蝕加劇。
●避免直接接觸濕的水泥和濕的木材、鉛、銅、石墨。
●應盡可能使用切邊板而避免在工地現場進行切割。
●加工、堆放時應防止受潮和高溫引起耐指紋膜發黑。
●用于發泡粘結用途的鍍鋁鋅鋼板，在第一次使用時要進行小批量試驗，防止粘結性能不良。
熱鍍鋁鋅鋼板用途
建筑業
民用和工業用建筑的屋頂、外墻、彩涂基板、車庫門、柵欄、百葉窗等
家電業
洗衣機、冰箱、電視機、空調、烤箱、通風系統外覆蓋件、防爆帶鍋、太陽能熱水器、電器部件等
汽車工業
汽車消音器、尾氣管和催化轉換器的防熱罩、汽車車體底部零件、高速公路標志牌 等
工業儀表
電控柜、工業冷凍柜、自動售貨機等
熱鍍鋁鋅鋼板產品規格
產線介紹
山東寶瑞熱鍍鋁鋅鋼板產品厚度范圍0.25-2.0mm，寬度范圍700-1300mm，產品種類主要有冷成形用和結構用，可廣泛應用于建筑、家電、工業儀表、汽車等行業。

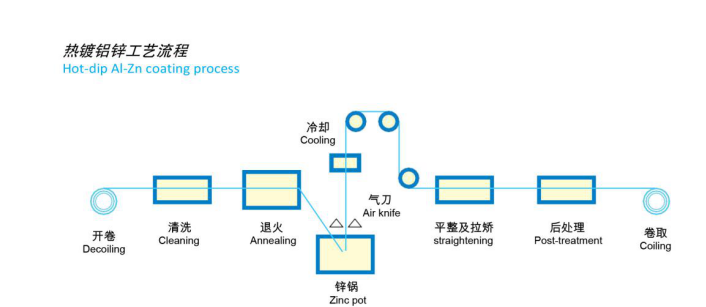

工藝流程
熱鍍鋁鋅可供鋼種
|
熱鍍鋁鋅可供鋼種 |
|
|
牌號 |
用途 |
|
DC51D+AZ |
冷成型用 |
|
DC52D+AZ |
|
|
DC53D+AZ |
|
|
DC54D+AZ |
|
|
S250GD+AZ |
結構用 |
|
S300GD+AZ |
|
|
S350GD+AZ |
|
|
S550GD+AZ |
|
|
HX420LAD+AZ |
|
熱鍍鋁鋅可供規格
|
熱鍍鋁鋅可供規格 |
|
|
項目 |
公稱尺寸 |
|
公稱厚度 |
0.25-2.0mm |
|
公稱寬度 |
700-1300mm |
|
鋼帶內經 |
508/610/mm |
|
牌號 |
拉伸試驗a,b,c |
|||
|
屈服強度MPa 不小于 |
抗拉強度MPa 不小于 |
斷后伸長率％ 不小于 |
||
|
A80mm |
(Lo = 80mm , b = 25mm) |
|||
|
S250GD+AZd |
250 |
330 |
19 |
- |
|
S300GD+AZd |
300 |
380 |
18 |
|
|
S350GD+AZd |
350 |
420 |
16 |
- |
|
S550GD+AZe,f |
550 |
550 |
- |
2 |
|
HX420LAD+AZ |
420 |
470 |
17 |
- |
|
a.拉伸試驗試樣為縱向樣。 b.當屈服現象不明顯時采用Rpo.2，否則采用ReH。 c.當產品公稱厚度不大于0.70mm時，斷后伸長率允許下降2個單位。 d.試樣為GB/T228中的P6試樣。 e.試樣為GB/T228中的P14試樣。 f.對于低牌號為S550GD+AZ的產品，當產品厚度不大于0.7mm時，由于厚度減薄效應，導致伸長率過低，以致無法測得到屈服強度。此時，屈服強度用抗拉強度代替。 |
||||
熱鍍鋁鋅鍍層重量
|
鍍層的可供重量范圍為 30/30g/㎡~90/90g/㎡，推薦的公稱鍍層重量列于下表中，如需方有特殊要求，經供需雙方協議，亦可提供其它鍍層重量。 |
|
|
鍍層種類 |
推薦的公稱鍍層重量a g/㎡ |
|
鋁鋅合金鍍層 |
30/30,40/40,50/50,60/60,75/75,90/90 |
熱鍍鋁鋅表面結構和表面處理
|
熱鍍鋁鋅表面結構和表面處理 |
||
|
項目 |
分類 |
代號 |
|
鍍層種類 |
鋁鋅合金鍍層 |
AZ |
|
鍍層表面結構 |
正常鋅花 |
- |
|
裏面處理 |
鉻酸鈍化 |
c |
|
無鉻鈍化 |
C5 |
|
|
鉻酸鈍化+涂油 |
CO |
|
|
無鉻飩化+涂油 |
CO5 |
|
|
普通耐指紋 |
N |
|
|
無鉻耐指紋 |
N5 |
|
|
涂油 |
O |
|
|
不處理 |
U |
|
熱鍍鋁鋅表面結構和表面處理
尺寸允許偏差
l 厚度允許偏差
對于規定的最小屈服強度小于260MPa的鋼板及鋼帶，其厚度允許偏差應符合下表的規定
|
公稱寬度 |
下列公稱寬度時的厚度允許偏差a |
|||||
|
普通精度PT.A |
高級精度PT.B |
|||||
|
≤1200 |
>1200-1500 |
>1500 |
≤1200 |
>1200-1500 |
>1500 |
|
|
0.25-0.40 |
±0.04 |
±0.05 |
±0.06 |
±0.030 |
±0.035 |
±0.040 |
|
>0.40-0.60 |
±0.04 |
±0.05 |
±0.06 |
±0.035 |
±0.040 |
±0.045 |
|
>0.60-0.80 |
±0.05 |
±0.06 |
±0.07 |
±0.040 |
±0.045 |
±0.050 |
|
>0.80-1.00 |
±0.06 |
±0.07 |
±0.08 |
±0.045 |
±0.050 |
±0.060 |
|
>1.00-1.20 |
±0.07 |
±0.08 |
±0.09 |
±0.050 |
±0.060 |
±0.070 |
|
>1.20-1.60 |
±0.10 |
±0.11 |
±0.12 |
±0.060 |
±0.070 |
±0.080 |
|
>1.60-2.00 |
±0.12 |
±0.13 |
±0.14 |
±0.070 |
±0.080 |
±0.090 |
|
a.鋼帶焊縫附近10m范圍的厚度允許偏差可超過規定值的50% |
||||||
對于規定的最小屈服強度不小于260 MPa，但小于360 MPa的鋼板及鋼帶，以及牌號為DX51D+AZ和S550GD+AZ的鋼板及鋼帶應符合下表的規定
|
公稱寬度 |
下列公稱寬度時的厚度允許偏差a |
|||||
|
普通精度PT.A |
高級精度PT.B |
|||||
|
≤1200 |
>1200-1500 |
>1500 |
≤1200 |
>1200-1500 |
>1500 |
|
|
0.25-0.40 |
±0.05 |
±0.06 |
±0.07 |
±0.035 |
±0.040 |
±0.045 |
|
>0.40-0.60 |
±0.05 |
±0.06 |
±0.07 |
±0.040 |
±0.045 |
±0.050 |
|
>0.60-0.80 |
±0.06 |
±0.07 |
±0.08 |
±0.045 |
±0.050 |
±0.060 |
|
>0.80-1.00 |
±0.07 |
±0.08 |
±0.09 |
±0.050 |
±0.060 |
±0.070 |
|
>1.00-1.20 |
±0.08 |
±0.09 |
±0.11 |
±0.060 |
±0.070 |
±0.080 |
|
>1.20-1.60 |
±0.11 |
±0.13 |
±0.14 |
±0.070 |
±0.080 |
±0.090 |
|
>1.60-2.00 |
±0.14 |
±0.15 |
±0.16 |
±0.080 |
±0.090 |
±0.110 |
|
a.鋼帶焊縫附近10m范圍的厚度允許偏差可超過規定值的50% |
||||||
l 寬度允許偏差
鋼板及鋼帶的寬度允許偏差應符合下表規定
|
公稱寬度 |
寬度允許偏差 |
|
|
普通精度PW.A |
高級精度PW.BPW.B |
|
|
600-1200 |
+5 0 |
+2 0 |
|
>1200-1500 |
+6 0 |
+2 0 |
|
Q/RQB 425-2009 |
QB/T 14978-2008 |
AS 1397-2001 |
EN 10326:2004 EN 10327:2004 |
ASTM A792M-08 |
JIS G 3321:2007 |
ISO 9364-2001 |
|
DC51D+AZ |
DX51D+AZ |
G2+AZ |
DX51D+AZ |
CS type B CS typeC |
SGLCC |
01 |
|
DC52D+AZ |
DX52D+AZ |
G3+AZ |
DX52D+AZ |
DS |
SGLCD |
02 |
|
DC53D+AZ |
DX53D+AZ |
- |
DX53D+AZ |
- |
SGLCDD |
- |
|
DC54D+AZ |
DX54D+AZ |
DX54D+AZ |
|
- |
||
|
S250GD+AZ |
S250GD+AZ |
G250+AZ |
S250GD+AZ |
SS 255 |
- |
250 |
|
S300GD+AZ |
S300GD+AZ |
G300+AZ |
- |
- |
SGLC400 |
- |
|
S350GD+AZ |
S350GD+AZ |
G350+AZ |
S350GD+AZ |
SS 345 Class1 |
SGLC440 |
350 |
|
S550GD+AZ |
S550GD+AZ |
G550+AZ |
S550GD+AZ |
SS 550 Class1 |
SGLC570 |
550 |
|
HX420LAD+AZ |
- |
- |
HX420LAD (EN10346) |
- |
- |
- |
訂貨所需信息: a. 產品名稱（鋼板或鋼帶）;b. 本產品標準號;c. 牌號;d. 尺寸及其精度（包括厚度、寬度、長度、鋼帶內徑等）;e. 不平度精度;f. 鍍層重量;g. 表面處理;h. 表面質量;i. 重量;j. 包裝方式。
